在现代自动化工业中，精确的位置控制是实现高效、柔性生产的关键。伺服电动缸，作为将旋转运动转化为精密直线运动的理想执行元件，其核心功能之一便是实现复杂、可编程的多点定位。这一能力使其广泛运用于装配、搬运、机床、试验设备和机器人等领域。本文将深入探讨伺服电动缸伺服多点定位的工作原理，系统解析其构成部件、控制逻辑及实现高精度的核心策略。
一、系统核心构成：三位一体的精密协作
伺服电动缸的多点定位系统并非单一设备，而是一个高度集成的机电一体化闭环控制系统。它主要由三大核心部分构成：

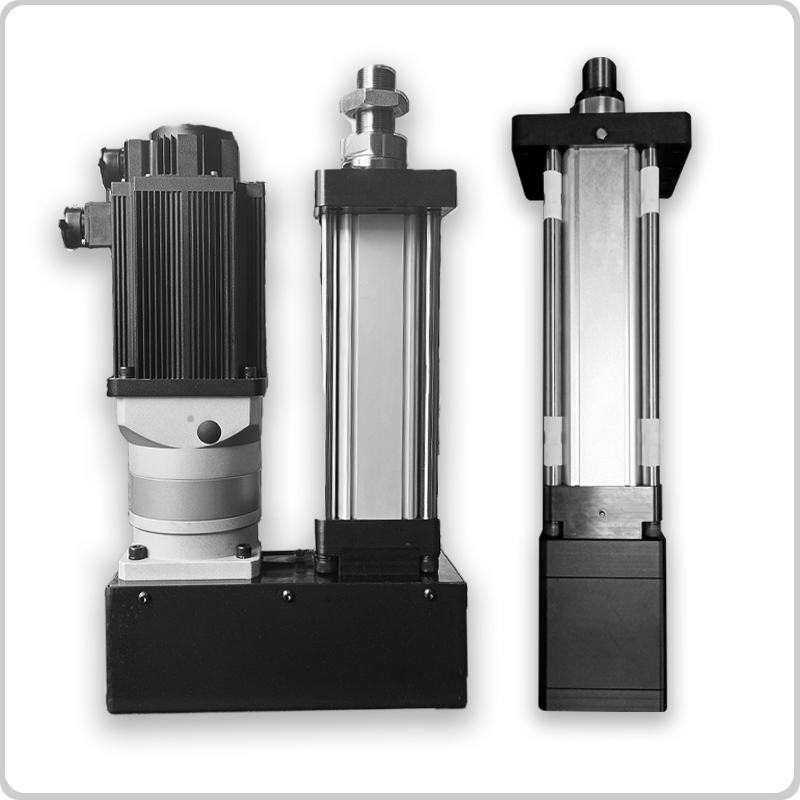

伺服电动缸本体：这是系统的执行终端。它通常将伺服电机、高精度滚珠丝杠（或行星滚柱丝杠）和缸体集成为一体。伺服电机提供原始旋转动力，通过联轴器驱动丝杠旋转。丝杠的旋转运动则被转化为与螺母相连的活塞杆的精确直线运动。其内部机械结构的设计与制造精度（如丝杠导程、背隙消除）直接决定了定位的物理基础。
伺服驱动器：作为系统的“智能心脏”，驱动器扮演着核心控制与能量转换的角色。它接收来自上位控制器的位置、速度或转矩指令（通常为脉冲序列或模拟量信号），并基于内置的电流环、速度环和位置环（三环控制）算法，对伺服电机进行实时精确控制。驱动器精确调节输出给电机的电流大小、频率和相位，从而控制电机的扭矩、转速和最终转角。
上位控制器与反馈装置：这是系统的“大脑”与“眼睛”。上位控制器（如PLC、运动控制卡、工业PC）根据预设的工艺流程，生成包含多个目标位置、运行速度、加减速时间等参数的多点定位程序。同时，系统通过高分辨率的位置反馈装置（通常为安装在电机尾部的旋转编码器，或附加在缸杆上的直线光栅尺）实时检测电机轴转角或缸杆的实际位置，并将其转化为电信号反馈给驱动器。驱动器将此反馈信号与指令信号进行比较，形成闭环控制，不断修正误差。
这三个部分通过动力线、编码器反馈线和通讯线（如EtherCAT、PROFINET、Modbus等）紧密连接，构成了一个完整的闭环伺服控制系统，为多点定位提供了硬件基础。
二、多点定位的核心原理：程序化指令与闭环调节的循环
所谓“多点定位”，是指伺服电动缸的活塞杆能够在程序控制下，依次、自动、精准地停止在两个或两个以上预先设定的不同位置。其工作原理可概括为“指令下达、闭环执行、反馈校验”的持续循环过程。
路径规划与指令生成：操作人员首先通过上位机的编程软件，设定一系列的位置点（P1, P2, P3…）。每个点不仅包含绝对坐标或相对移动距离，还关联着抵达该点的速度曲线（如梯形或S型曲线）、加速度以及在该点的停留时间。这些参数被编译成控制器可识别的运动程序。
指令传递与闭环调节：程序启动后，控制器向伺服驱动器发出第一个目标点（P1）的指令脉冲。驱动器接收到指令后，立即将其与编码器实时反馈的当前位置进行比较，计算出“位置误差”。随后，这个误差信号经过驱动器内部三环控制的精密运算：
位置环：根据位置误差，计算出达到目标所需的理论速度。
速度环：将理论速度与编码器反馈的实际速度比较，调节输出以控制加速度或减速度。
电流环（转矩环）：最内层环，根据速度环的指令，精确控制输入电机的电流（转矩），以快速响应负载变化。
通过这种层层闭环调节，驱动器输出精确的电流驱动电机旋转，并通过丝杠副转化为缸杆的直线运动。
定位完成与点位切换：当缸杆向P1移动，反馈位置与目标位置的误差值小于驱动器设定的“定位完成范围”（一个极小的允差窗口）时，系统即判定P1点定位完成。随后，控制器自动发出下一组指令，驱动缸杆向P2点运动，并重复上述闭环调节过程。如此循环，直至完成所有预设点位的顺序定位。
