电动缸整体概述

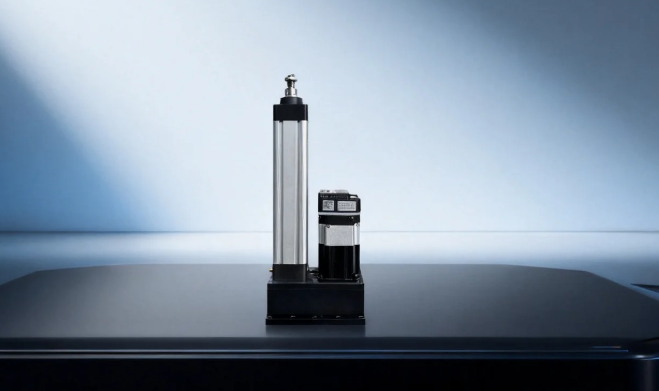

电动缸（又称伺服电动缸）是将电机旋转运动转化为直线运动的模块化执行装置，凭借高精度、高效率、易管控等优势，正逐步替代传统气缸与液压缸，成为工业自动化核心部件。

（一）核心结构与分类

• 核心组成：电机、减速器、滚珠 / 滚柱丝杆、直线导轨、缸体、轴承、连接件及传感器，集成化设计简化安装与维护。
• 传动形式：滚珠丝杆（中小负载、高精度）、滚柱丝杆（重载、长寿命）、齿轮齿条（长行程）、同步带（高速轻载）。
• 结构形式：折返式（短尺寸）、直连式（高刚性）、平行式（低成本）；按驱动分伺服 / 步进电动缸，按负载分微型、重载、防爆型。
• （二）对比优势

（三）主流应用

覆盖 3C 电子、锂电光伏、物流分拣、机床加工、医疗设备、军工装备等领域，适配精密定位、重载推送、高速往复等场景。

二、核心参数解读（选型核心）

（一）力学参数（重中之重）

• 额定推 / 拉力：连续工作允许负载；最大瞬时力：短时峰值负载；静态保持力：断电自锁能力（垂直负载必备）。
• 负载计算：水平负载 F=μmg；垂直负载 F=mg；倾斜负载 F=mg・sinθ；

（二）运动参数

• 速度：额定速度、最大速度（受丝杆极限转速限制）、加速度（避免刚性冲击）。
• 行程：有效行程（工作范围）、极限行程（保护限位）、预留缓冲行程（≥50mm）。
• 精度：重复定位精度 ±0.01±0.05mm，

（三）驱动与环境参数

• 电机选型：伺服电机（高精度、高响应）、步进电机（低成本、低转速）、直流无刷电机（高速、长寿命）。
• 电气信号：脉冲 / 总线（EtherCAT/Modbus）控制，标配限位、原点、报警信号。
• 环境适配：温度 - 20℃~+80℃，防护等级 IP65（防尘防水），法兰 / 耳轴 / 铰支多种安装方式。

三、选型设计全流程（工程实操核心）

（一）前期工况梳理

明确负载大小、行程、速度、循环节拍；确定安装姿态（水平 / 垂直 / 倾斜）、侧向力 / 偏载情况；评估粉尘、水汽、高低温、防爆等环境要求。

（二）部件分项选型

• 传动副：滚珠丝杆选 C7 级精度、预压等级 P1-P3；滚柱丝杆适配重载；导轨按侧向力选直线导轨或滑台。
• 电机驱动：伺服电机惯量配比≤5:1，扭矩匹配负载；步进电机适合低速、低精度场景。
• 结构与配件：缸体规格匹配出力；垂直负载配刹车电机；浮动接头防别劲；限位开关、防尘罩为标配。

（三）校核计算

二次校核推力 / 扭矩，排查过载；长行程验算丝杆压杆失稳；匹配速度与导程，避免丝杆超速发热；核算寿命（循环次数、日均运行时长）。

（四）图纸设计

控制安装同轴度≤0.1mm，预留布线空间，设计防尘防松结构，避免干涉。

四、安装、接线与调试规范

（一）机械安装

固定螺栓按标准扭矩紧固；严禁强行对心，浮动接头消除别劲；长行程中间加支撑；垂直 / 倒挂安装加固防坠。

（二）电气接线

动力线与信号线分离，屏蔽线单端接地；正确连接限位、原点、急停线路；设置电子齿轮、软限位、扭矩限制；总线通讯配置地址。

（三）现场调试

空载点动查卡滞异响；逐级加载测试负载能力；校准重复定位精度；优化加减速曲线；设置软硬限位保护；多轴同步调试同步性。

五、常见故障排查与维修

（一）典型故障

• 运动故障：卡顿异响（丝杆磨损 / 异物）、定位不准（间隙过大 / 传感器故障）、冲极限（限位失灵 / 参数错误）。
• 出力故障：推力不足（电机扭矩不够 / 丝杆磨损）、垂直下滑（刹车失效 / 保持力不足）、过载报警（负载超标 / 惯量不匹配）。
• 电气故障：原点丢失（传感器损坏 / 干扰）、通讯中断（接线错误 / 地址冲突）、电机不转（驱动器故障 / 电源问题）。
• 寿命故障：丝杆导轨拉伤（润滑不足 / 粉尘）、密封漏脂（老化 / 破损）。

（二）排障与保养

先电气后机械、先空载后负载；定期润滑丝杆导轨（高速用高温脂、低温用防冻脂）；紧固螺栓、清洁防尘；每 6 个月检查轴承、密封、传感器易损件。

六、工程避坑经验

• 选型只看推力，忽略侧向力、偏载致丝杆扭曲；盲目选大导程追求高速，丝杆超速发热；硬连接无浮动接头，别劲损坏传动部件；冲击工况安全系数不足，寿命骤减；低价配件替代，精度稳定性不达标；粉尘环境防护不足，短期卡死。

七、进阶技术与优化

• 静音优化：丝杆预压、减震结构、加减速曲线优化；高速优化：惯量匹配、刚性调节；长行程：分段支撑、防下垂；特殊工况：高低温密封、防爆电机、洁净室润滑；节能降噪：伺服休眠、低噪丝杆；多轴联动：同步控制、力矩模式应用。
